جزئیات محصول:
|
| نام: | سیستم نصب سقف کاشی | مواد: | آلومینیوم درجه بالا و سخت افزار A2-70 |
|---|---|---|---|
| محل مبدا: | جیانگ سو، چین | ضمانتنامه: | 10 سال |
| گواهی: | ISO 9001، AS1170 | بار باد: | 88 متر بر ثانیه |
| بار برف: | 1.5KN/m2 | ||
| برجسته: | سیستم نصب خورشیدی سقف کاشی خانگی,سیستم نصب خورشیدی سقف کاشی 88 متری,نصب سقف کاشی 1.5 کیلونیوتن متر مربع |
||
سیستم نصب سقف کاشی سیستم فتوولتائیک خورشیدی خانگی کاشی مونت
سقف‌های شیبدار سقف‌هایی هستند که عموماً در یک، دو یا چند قسمت (بسته به طرح) با زاویه معینی از یال مرکزی شیب دارند (برجستگی مرکزی بالاترین نقطه یا قله در سقف شیبدار است).
سقف های شیب دار معمولی، با شیب بین 4/12 و 9/12، رایج ترین در کارهای مسکونی هستند.سقف هایی با شیب بیش از 9/12 (37 درجه) سقف های شیب دار نامیده می شوند.سقف های شیبدار بسته به شیب، شرایط محیطی، نمای زیبایی شناختی و تعداد سطوح شیب دار، به طور گسترده به انواع زیر تقسیم می شوند:
در یک سقف شیبدار معمولی، ما معمولاً زاویه پنل‌های خورشیدی را با زاویه سقف و جهت رو به روی سقف یکسان می‌کنیم.هنگامی که سقف‌هایی با زاویه‌های بین ۴۵ تا ۸۵ درجه برای نصب پنل‌های خورشیدی روی پشت‌بام مناسب هستند، زوایای نسبتاً پایین‌تر می‌توانند سطح کافی سلول‌های فتوولتائیک را در معرض اشعه‌های خورشید قرار دهند.
سیستم های نصب خورشیدی سقف کاشی یک راه کارآمد و موثر برای نصب پنل های خورشیدی بر روی سقف کاشی ارائه می دهد.این سیستم از براکت‌های مخصوصی استفاده می‌کند که برای قرار گرفتن در زیر کاشی‌ها و اتصال به خرپاهای سقف طراحی شده‌اند و پایه‌ای مطمئن برای پانل‌های خورشیدی فراهم می‌کنند.علاوه بر این، این سیستم ها اغلب شامل گیره، ریل و بست های تخصصی هستند.برای نصب سیستم نصب خورشیدی سقف کاشی، با اندازه گیری منطقه ای که پانل های خورشیدی در آن نصب می شود و براکت های مناسب را انتخاب کنید، شروع کنید.در مرحله بعد، از یک مته چکشی برای ایجاد سوراخ های پایلوت در کاشی ها و خرپاها استفاده کنید و سپس براکت ها را وصل کنید.در نهایت دور لبه های براکت ها درزگیر بمالید و پانل ها را روی براکت ها ببندید.
تعداد زیاد شکل ها و شیب های سقف، نصب یک سیستم نصب خورشیدی را چالش برانگیز می کند.اما خوشبختانه، ما می‌توانیم پنل‌های خورشیدی را تقریباً روی هر شیب سقفی با برد وسیع و ساختار مدولار پویا سیستم‌های نصب LP SOLAR نصب کنیم.بهتر از آن، ما آنها را برای تمام اندازه‌های ماژول PV موجود در بازار ارائه می‌کنیم.
همه سیستم‌های نصب خورشیدی سقف شیبدار ما بسیار بادوام، نصب آسان و ظرفیت بارگذاری قابل توجهی هستند.تیم ما حتی می تواند گزارش محاسبات سازه ای را برای طیف گسترده ای از سیستم های سقف ارائه دهد.
ما به سقف ها احترام می گذاریم!
داده های تکنیکی
|
نام محصول
|
سیستم نصب سقف کاشی
|
|||
| کاربرد | انواع سقف کاشی | |||
|
مواد
|
آلومینیوم درجه بالا و سخت افزار A2-70 | |||
|
بار باد
|
حداکثر 88 M/S
|
|||
|
بار برف
|
حداکثر 1.5 KN/M²
|
|||
|
ماژول قابل اجرا
|
قاب یا فریم لس
|
|||
|
جهت گیری ماژول
|
پرتره یا منظره
|
|||
|
استاندارد
|
JISC8955:2017، GB50009-2012، GB50797-2012
|
|||
|
ابعاد
|
سفارشی
|
|||
|
ضمانتنامه
|
10 سال
|
|||
| زندگی کاری | 25 سال | |||
مراحل نصب
| 1. نصب قلاب | 2. نصب ریل | 3. نصب پنل |
 |
|
|
اجزای سیستم نصب سقف کاشی
| عکس | مورد شماره | نام | نوع محصول | خط تولید |
|

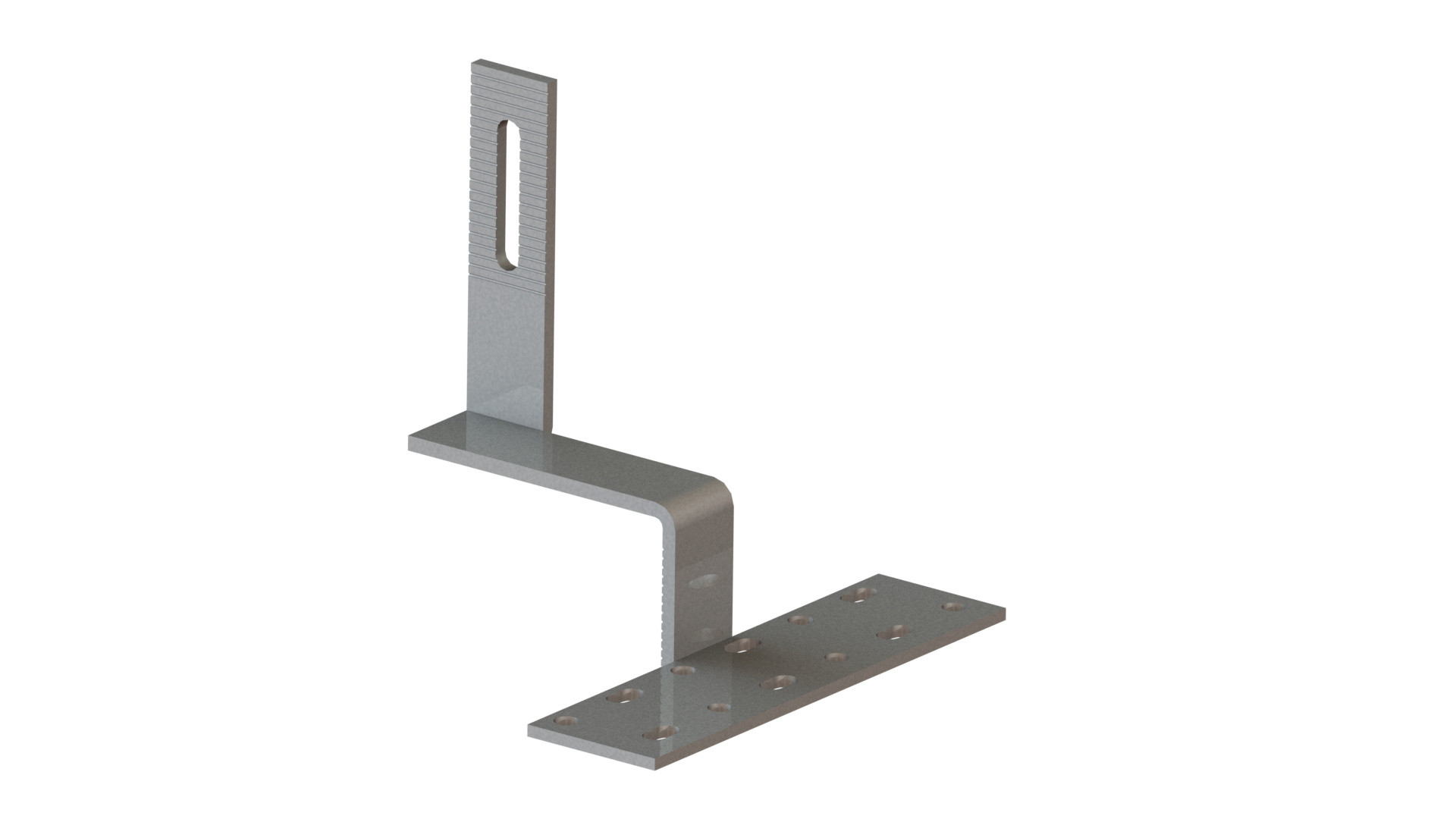

A8011 |
قلاب |
قلاب |
MRA1 |
|
49L0000A |
ریل 50 |
قفسه بندی |
MRA |
|
AC02 |
وصال ریل 50 |
قفسه بندی |
MRA |
|
A735 |
گیره وسط |
قفسه بندی |
همه |
|
A835 |
گیره انتهایی |
قفسه بندی |
همه |
|
H6WL0000S |
صفحه ارتینگ |
ارتینگ |
MRA |
|
ED02 |
گیره ارت |
ارتینگ |
MRA |
